По мере того, как технологии возобновляемых источников энергии продолжают развиваться и набирать популярность, ветропарки становятся все более привычным явлением на холмах, полях и на берегу океана. Но эта подборка не о них. Мы собрали примеры уникальных ветряных турбин, которые воплощают собой соединение новых научных подходов и дизайнерской мысли.

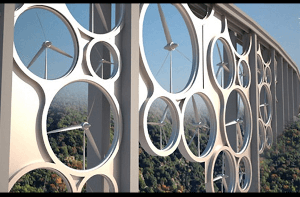

1. Необычный мост SolarWind
Концепция была разработана итальянскими дизайнерами Франческо Коларосси, Джованной Сарачино и Луизой Сарачино в рамках конкурса для переосмысления использования старого моста. Согласно проекту в проезжую часть будут встроены специальные солнечные элементы. Под мостом же разместится 26 роторов, которые, используя энергию ветра, смогут обеспечить электроэнергией 15 000 домов.

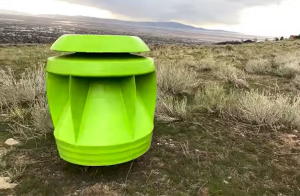

2. Переносная ветряная турбина Powerpod
Небольшая компания Halcium в Солт-Лейк-Сити утверждает, что разработала «самую безопасную и самую мощную ветряную турбину в мире». Созданная специально для городских и жилых районов, каждая ветряная турбина мощностью 1 кВт будет производить в три раза больше энергии, чем обычная навесная турбина. Дополнительная мощность достигается за счет усовершенствованной системы лопастей в гондоле, которая увеличивает скорость ветра на 40%. Powerpod размером с большую пивную бочку может быть установлена на крыше здания, автофургона, парусной лодки, на заборе или любой другой безопасной поверхности.

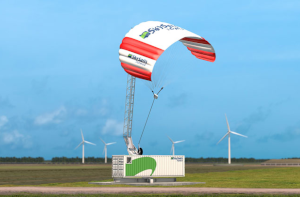

3. Воздушный змей SKYSAILS POWER для труднодоступных мест
Воздушные ветроэнергетические системы используют сильный и устойчивый ветер на высоте нескольких сотен метров над землей. Частью системы SkySails Power является наземная станция, состоящая из лебедки со встроенным генератором. Во время подъема воздушный змей тянет веревку с лебедки, а встроенный генератор вырабатывает электричество из энергии вращения. Современные системы такого типа имеют максимальную мощность 100 - 200 кВт. Системы разворачиваются быстро и в любых труднодоступных местах, работают очень тихо, практически не оказывают видимого воздействия на ландшафт и почти не отбрасывают тень - что является их преимуществом перед традиционными ветроустановками. Опытная установка SKS PN-14 эксплуатируется в Северной Германии.

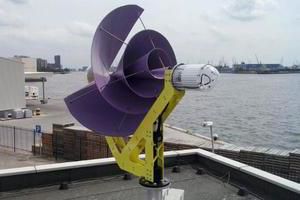

4. Городская ветряная турбина Liam F1
LIAM F1 UWT разработана голландской компанией The Archimedes, и представляет собой бесшумные ветряные турбины нового поколения для домашнего использования. По форме они напоминают раковину наутилуса, а принцип действия схож с винтовым насосом древнегреческого математика Архимеда. Установка с диаметром 1,5 метра и весом менее 100 кг предназначена для установки на крышах и в среднем вырабатывает 1500 кВт*ч энергии в год при скорости ветра 5 м/с.

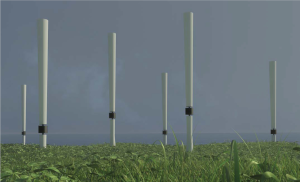

5. Ветрогенератор без лопастей Vortex Bladeless
Новая испанская разработка представляет собой вытянутый цилиндр на подвижной опоре, который способен колебаться вперед-назад под действием напора ветра. Отсутствие вращающихся лопастей делает Vortex тише, компактнее, и дешевле в обслуживании, а также позволяет ему легче адаптироваться к изменению направления ветра. А отсутствие вращающегося генератора не позволит ему замерзнуть во время зимних штормов, как это происходило со многими ветряками в Техасе в минувшем феврале. Как уверяют создатели, производство энергии на новых ветряках будет на 30% дешевле, чем на традиционных, в основном – за счет низкой стоимости установки и обслуживания. Проект назван одним из 10 перспективных стартапов в области энергетики.

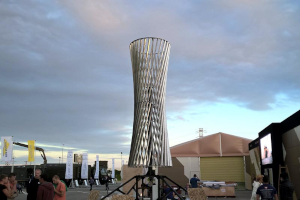

6. Турбина гиперболоидного типа Fennec
Компактная, легкая, тихая ветровая турбина с возможностью применения от крайнего Севера до африканской пустыни разработана российскими учеными, опираясь на работы инженера Владимира Шухова. Конструкция ротора, позволившая добиться требуемой компактности, высокой механической прочности, низкой частоты вращения и пусковой скорости оказалась не совсем традиционной и представляет собой гиперболоидную оболочку, построенную из алюминиевых лопастей с оптимальным аэродинамическим профилем. Причем вес одной шестиметровой лопасти всего 5 кг! А энергия вырабатывается даже при скорости ветра 3 - 4 м/с, что является недостижимым показателем для ближайших аналогов.

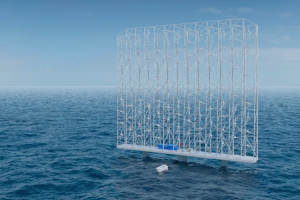

7. Мультироторные паруса Windcatcher
Норвежская компания Wind Catching Systems (WCS) недавно дебютировала с колоссальной системой плавучих ветряных турбин, которая, по ее словам, может генерировать в пять раз больше энергии, чем крупнейшие одиночные турбины в мире. На плавучей платформе, пришвартованной к дну океана, будет размещено до 117 небольших турбин мощностью 1 МВт, расположенных в шахматном порядке и собранных в одну “стену” высотой 324 м.
Разработчики ожидают, что инновационная технология Windcatcher изменит экономику и сократит использование площадей для ветряных электростанций на 80%, а также позволит производить электроэнергию, которая сможет конкурировать с другими видами источников без субсидий.

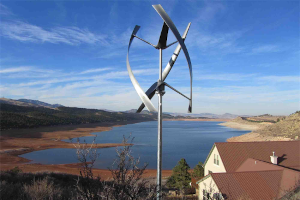

8. Турбина с вертикальной осью QR6
Малая ветроустановка QR6 разработана в Великобритании специально для городской среды. Ротор этой турбины может использовать ветер любого направления, что исключает простои. Аэродинамическая конструкция винтовых лопастей обеспечивает плавную и бесшумную работу, что позволяет устанавливать его на крыше любого жилого или общественного здания.

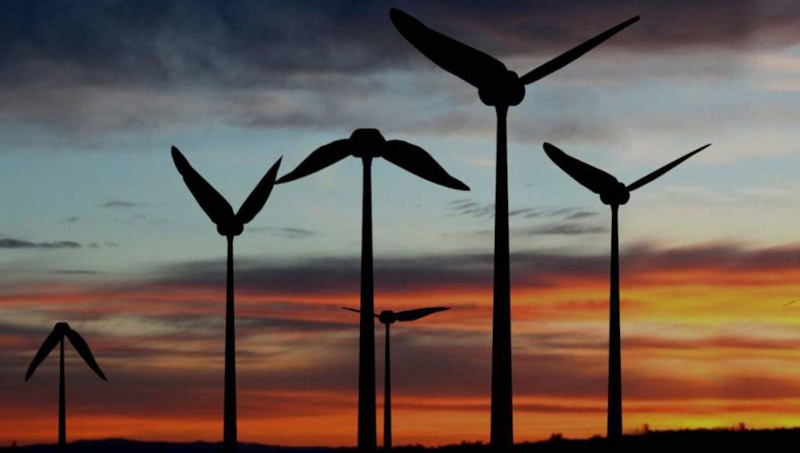

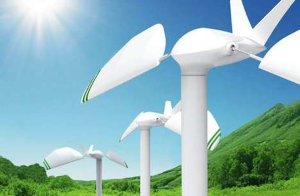

9. Tyer Wind, вдохновленная природой
Тунисская компания Tyer Wind создала необычный дизайн, вдохновленный парящим колибри. Анис Ауини создал конструкцию, которая имеет две лопасти вместо привычных трех и преобразует линейное движение во вращательное. К преимуществам “крылатых” турбин можно отнести меньшее шумовое загрязнение и безопасность для перелетных птиц.Также эти турбины визуально менее заметны и позволяют создавать более плотную конфигурацию ветряной электростанции.

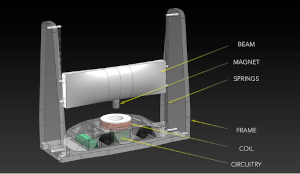

10. Микрогнератор WindBeam
Запатентованный Zephyr Energy Corporation микрогенератор состоит из легкой балки, подвешенной на прочных долговечных пружинах во внешней раме. Балка быстро колеблется под воздействием воздушного потока, а узел линейного генератора преобразует колеблющееся движение в полезную электрическую энергию. Отсутствие подшипников и шестерен устраняет снижение эффективности за счет трения и шум. Генератор WindBeam представляет собой недорогое решение для частных клиентов благодаря дешевым компонентам и простой конструкции.
